Dans cette section, vous allez voir comment monter un PC.
Les éléments présentés sont ceux d’une topr spécifique. Tous les PC sont différents donc le montage d’une autre unité sera aussi différente
Avant toute chose, nous allons préparer la carte mère avec les éléments essentiels :
– Le processeur et son Ventirad (ventillateur + radiateur)
– La ou les barette(s) de mémoires (RAM)
Pose du processeur :
Pour la pose du processeur un sens est à respecter un détrompeur apparaît sur le socket, pour éviter toute erreur.

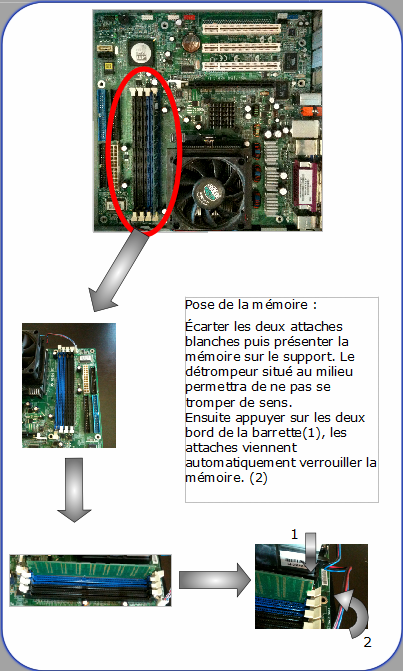

Pose de la mémoire :

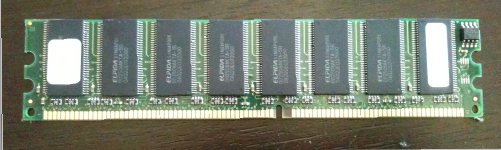

Le deuxième élément indispensable d’un PC est la mémoire vive ou plus couramment appelé mémoire RAM.
Dépose de la carte mère dans le boîtier :
Une fois ces éléments installés sur la carte mère, la prochaine étape sera la pose de la carte mère dans le boîtier.

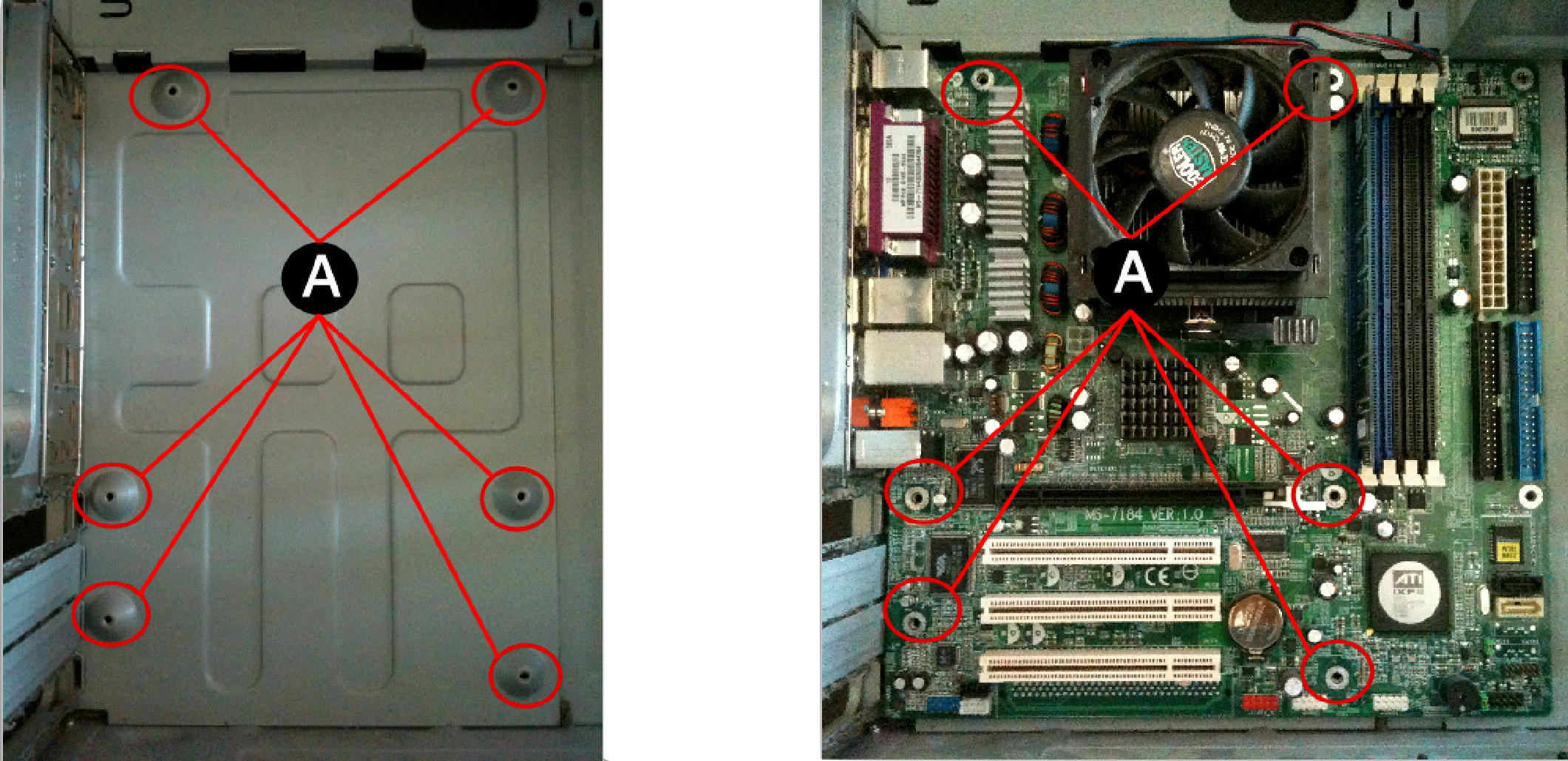

Tout d’abord, repérer les percages (A) au fond du boitier qui seront utilisés pour fixer la carte mère.
Pour éviter que les soudures sous la carte face court-circuit avec le boitier métallique , il faut surélevé la carte mère à l’aide d’entretoises (Voir lexique)
Dans ce cas, nous n’aurons pas besoin d’en utiliser car les perçages sont déjà surélevés.
Présenter la carte puis fixer la à l’aide des vis fourni avec le boitier.

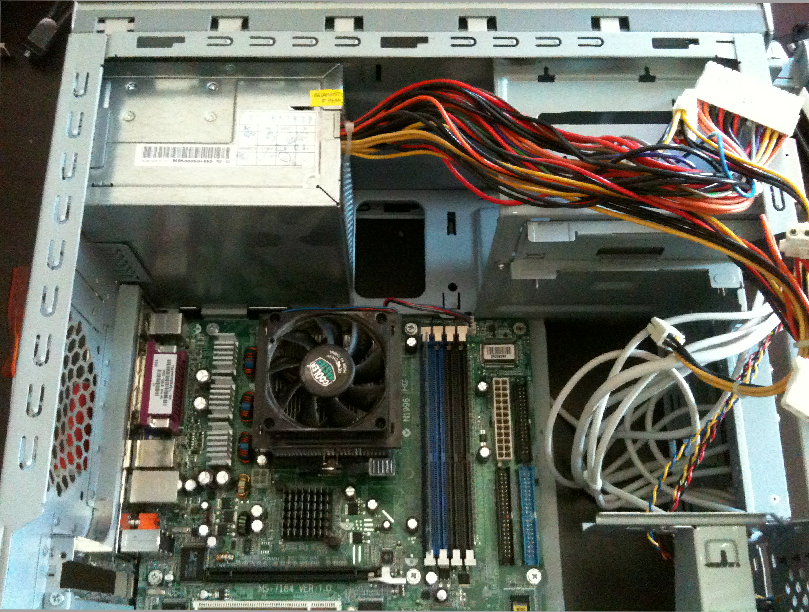

Une fois la carte mère solidement fixée, c’est au tour de l’alimentation d’être posée dans la tour.
Présentez la à l’emplacement prévu au dessus de la carte mère puis fixez la à l’aide des vis fournies.
Nous allons installer ensuite la carte graphique :
Pour les ports de la carte graphique, ils peuvent changer de modèle suivant les cartes mères.
Il y a les ports AGP (qui sont encore très courant) et les nouveaux nommés PCI Express.
Dans notre cas il s’agira du port AGP.
Pour insérer la carte, libérer l’espace sur le boîtier (A), présenter la carte sur le port (B) tirer le verrouillage (C) et pousser la verticalement.
Fixer le lecteur CD ou DVD et le disque dur aux emplacements sur la gauche et bien les visser.
Il ne reste plus qu’a connecter tout ce matériel à l’alimentation
